제품 상세 정보:
|
| 식자재원산지정보: | 안후이, 중국 | 색: | 맞춤화됩니다 |
|---|---|---|---|
| 전압: | 단일 상 220V, 50Hz | 제품 수용량: | 500-800 통 / 시간 |
| 축선 운동: | 330 ' | 기능: | , 팰릿으로 운반, 등 포장하는 나르기 겹쳐 쌓이기 |
| 패키지: | 수출 나무로 되는 판지 | 애플리케이션: | 음료, 음식, 통, 가방 기타 등등. |
| 강조하다: | AC 서보 팔레타이징 로봇 암,800카톤/시간 팔레타이징 로봇 팔,음료 산업 팔레타이징 로봇 팔 |
||

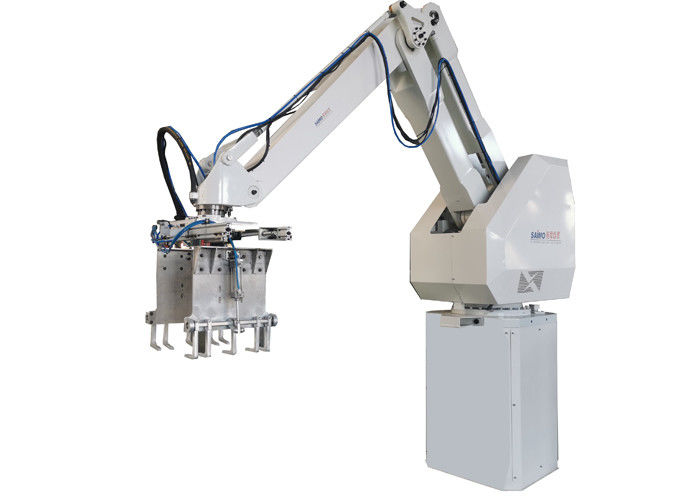

음료 산업이 1-70kg 패키지 통을 위해 로봇이 팰릿 위에 얹습니다
도입
독수리 XY-SR 심각한 팔레타이징 로봇은 4개의-등급 실린더 표면이 팔레타이징 로봇을 조정하고 주로 수평 이동 주축, 수직 운동 주축, 회전 토대와 핸드 축에 의해 이동한다는 것 입니다.그것의 우수한 정확도, 속도와 효율적이고 안정적 성능은 로봇이 동시에 다수의 생산 라인의 팔레타이징 요구조건을 완료할 수 있게 합니다.
로봇 부하 용량 120KG-300KG가 사료, 화학, 곡물과 석유에 적합하고, 물질, 매일 화학, 술, 음료, 의약품, 가전 제품류, 3C 전자와 다른 산업을 구축한 식품일 수 있습니다.
기술적인 매개 변수
| 모델 부정. | XY-SR-210 | ||
| 드라이브 | AC 서보 모터 드라이브 | ||
| 설치 | 바닥에 | ||
| 맥스 팔레타이징 중량 (중량의 그리퍼를 포함합니다) | 210kgs | ||
| 핸딩 능력 | 시간 1700 번 / | ||
| 운동축 | 정상적으로 4 감원 : A, 비, Ｃ, Ｄ (6 주축일 수 있습니다) | ||
| 움직임 범위 | A-axis(수평식) | 1500 밀리미터 | |
| b 축(수직) | 2300 밀리미터 | ||
| C-axis(신체) | 330' | ||
| 디축 (그리퍼) | 330' | ||
| 위치정밀도 | ±0.5mm | ||
| 힘 | 6.5KVA | ||
| 압축된 공기 | 0.5Mpa | ||
| 로봇 중량 (중량의 그리퍼를 포함하지 않습니다) | 1150kgs (+/-10%) | ||
주요 전기적 구성 목록
| 부정 | 부품명 | 모델 | 수량 | 공급자 | 기록 |
| 1 | 주축 서보 모터 | MSME202G1H | 1 | 파나소닉 | 일본 |
| 2 | 비 주축 서보 모터 | MDME202G1H | 1 | 파나소닉 | 일본 |
| 3 | ｃ 축 서보 모터 | MDME202G1H | 1 | 파나소닉 | 일본 |
| 4 | Ｄ 주축 서보 모터 | MSMD042G1U | 1 | 파나소닉 | 일본 |
| 5 | 주축 서보 증폭기 | MDDHT5540 | 1 | 파나소닉 | 일본 |
| 6 | 비 주축 서보 증폭기 | MFDHTB3A2 | 1 | 파나소닉 | 일본 |
| 7 | ｃ 축 서보 증폭기 | MFDHTB3A2 | 1 | 파나소닉 | 일본 |
| 8 | Ｄ 주축 서보 증폭기 | MBDHT2510 | 1 | 파나소닉 | 일본 |
| 9 | 주축 동기 전동 벨트 | 오메가 HP B20 | 1 | OPTIBELT | 독일 |
| 10 | 비 주축 동기 전동 벨트 | 오메가 HP B20 | 1 | OPTIBELT | 독일 |
| 11 | ｃ 축 동기 전동 벨트 | 오메가 HP B15 | 1 | OPTIBELT | 독일 |
| 12 | 비 축 나사 | R50*20-S | 1 | HIWIN | 대만 |
| 13 | ｃ 축 스크루 | R45*12-S | 1 | HIWIN | 대만 |
| 14 | 비 주축 슬라이더, 회 철도 | SNS35LR2SSC1-690 | 2 | 티에치케이 | 일본 |
| 15 | ｃ 축 슬라이더, 회 철도 | SNS35LR2SSC1-520 | 2 | 티에치케이 | 일본 |
| 16 | 주축 환원제 | FC-A75-69 | 1 | 수미토모 | 일본 |
| 17 | Ｄ 주축 환원제 | F2C-T155 | 1 | 수미토모 | |
| 18 | 컨트롤 칩 | / | 1 | ADI | 미국 |
소프트웨어부
1. 중국이고 영어이 또는 다른 언어 공급된 작동.
2. 주요 머신 부분은 SEW와 같은 유명한 브랜드 모터를 사용합니다.
3. 짜맞춘 팔레타이징 소프트웨어 패키지.
4. 팔레트의 상태를 확인하도록 편리합니다.
5. 팔레트 위치의 정밀 위치 제어.
설치 설명서
우리는 당신에게 모든 당신이 스스로 기계를 설치하기 위한 기계 중 사용자 교범과 전기 설비도를 공급할 것입니다. 만약 당신이 스스로 기계를 설치할 수 없다고 생각하면, 우리가 엔지니어를 기타 등등의 설치하고 결함을 제거하기 위한 당신의 공장에게 보낼 수 있습니다.
패키지와 선적
기계 영화가 보내진 훈증 나무 상자에서 감싸지고 싸여진 후, 고객이 상하이, 닝보, 청도, 스초우 기타 등등과 같이 요구한 이탈 공항으로 옮겼습니다.
우리는 또한 비행에 의해 기계를 옮길 수 있습니다, 모두가 고객의 요구조건에 의존합니다.
FAQ
큐 : 정확한 인용을 얻는 방법?
한 : 우리에게 그림과 차원과 같은 제조 공정에 있는 제품에 대한 세부사항을 제공하세요.
큐 : 패키지가 무엇입니까 ?
한 : 모든 상품은 나무상자에서 싸여집니다
큐 : 당신은 Installation&debugging을 제공합니까?
한 : 우리의 엔지니어들은 고객들이 기계 문제를 해결하도록 돕도록 해외인 기계류를 서비스할 수 있습니다.
위원회와 에프터 서비스
우리는 고객의 공장 크기에 따라 정확한 공장 레이아웃 설계를 만듭니다 ; 만약 고객이 필요했으면, 우리가 전력, 상수도, 가스힘, 자료 창고, 마지막 저장, 근로자들의 화장실, 등과 워크샵 디자인을 만들 수 있습니다.
고객의 요구 면, 우리는 위임 서비스를 위한 엔지니어를 보낼 것입니다. 우리의 엔지니어 중 1-2는 최단 시간에 정상 제작을 실현하기 위해 취급 라인을 설치하고 조정하기 위해 당신의 공장에 갈 것입니다.
