제품 상세 정보:
|
| 이름: | 로봇 골라내어 붙이기 | 제어기: | PLC 제어용 |
|---|---|---|---|
| 전압: | 220V, 50Hz | 제품 능력: | 500-800 통 / 시간 |
| 축 운동: | 330 ' | 기능: | 쌓이면서, 도달하, 포장되는 것고 기타를 팰릿 위에 얹기 |
| 로봇 그립퍼 타입: | 제품에 따라 설계됩니다 | 애플리케이션: | 음료, 음식, 통, 드럼, 가방 기타 등등. |
| 강조하다: | PLC 로봇이 픽 앤드 플레이스 기계,4 AX 팔레타이징 기계,4 주축은 선택하고 |
||

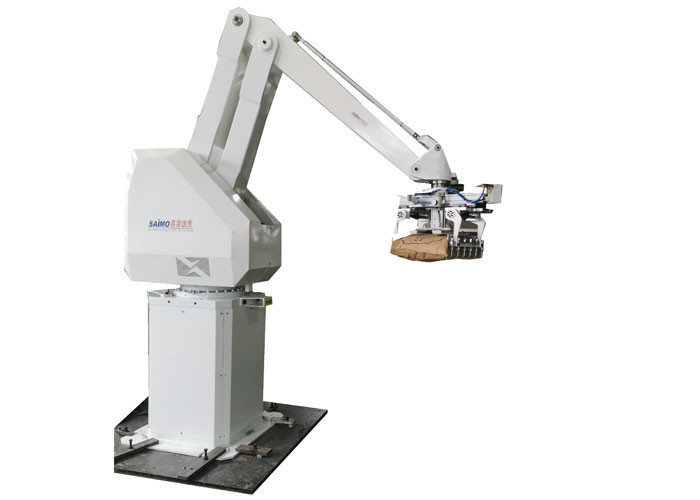

로봇인 4 AX 팰릿으로 운반 기계 저비용 골라내어 붙이기
로봇 팔레타이징 시스템 기술적인 매개 변수
| 모델 부정. | XY-SR-210 | ||
| 드라이브 | AC 서보 모터 드라이브 | ||
| 설치 | 바닥에 | ||
| 맥스 팔레타이징 중량 (중량의 그리퍼를 포함합니다) | 210kgs | ||
| 핸딩 능력 | 시간 1700 번 / | ||
| 운동축 | 정상적으로 4 감원 : A, 비, Ｃ, Ｄ (6 주축일 수 있습니다) | ||
| 움직임 범위 | A-axis(수평식) | 1500 밀리미터 | |
| b 축(수직) | 2300 밀리미터 | ||
| C-axis(신체) | 330' | ||
| 디축 (그리퍼) | 330' | ||
| 위치정밀도 | ±0.5mm | ||
| 힘 | 6.5KVA | ||
| 압축된 공기 | 0.5Mpa | ||
| 로봇 중량 (중량의 그리퍼를 포함하지 않습니다) | 1150kgs (+/-10%) | ||
간략한 소개

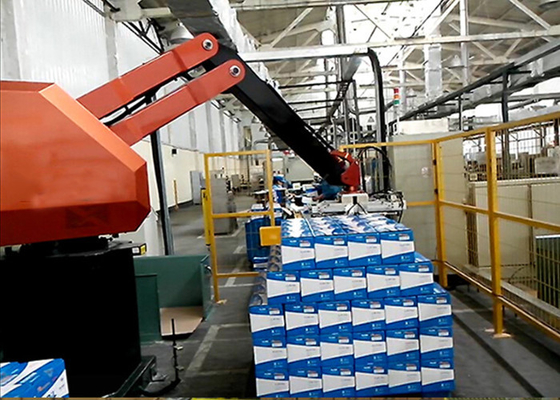

독수리 XY-SR 심각한 팔레타이징 로봇은 4개의-등급 실린더 표면이 팔레타이징 로봇을 조정하고 주로 수평 이동 주축, 수직 운동 주축, 회전 토대와 핸드 축에 의해 이동한다는 것 입니다.
팰릿으로 운반의 다층은 포크를 가능하게 하고 그들을 보고로 이동시킵니다. 이 장비는 PLC 터치 스크린과 지적 관리를 채택합니단 우리 정통하 그러나 또한, 노동을 감소시키도록 단순하고 쉬울 뿐만 아니라.
주요 전기적 구성 목록
| 부정 | 부품명 | 모델 | 수량 | 공급자 | 기록 |
| 1 | 주축 서보 모터 | MSME202G1H | 1 | 파나소닉 | 일본 |
| 2 | 비 주축 서보 모터 | MDME202G1H | 1 | 파나소닉 | 일본 |
| 3 | ｃ 축 서보 모터 | MDME202G1H | 1 | 파나소닉 | 일본 |
| 4 | Ｄ 주축 서보 모터 | MSMD042G1U | 1 | 파나소닉 | 일본 |
| 5 | 주축 서보 증폭기 | MDDHT5540 | 1 | 파나소닉 | 일본 |
| 6 | 비 주축 서보 증폭기 | MFDHTB3A2 | 1 | 파나소닉 | 일본 |
| 7 | ｃ 축 서보 증폭기 | MFDHTB3A2 | 1 | 파나소닉 | 일본 |
| 8 | Ｄ 주축 서보 증폭기 | MBDHT2510 | 1 | 파나소닉 | 일본 |
| 9 | 주축 동기 전동 벨트 | 오메가 HP B20 | 1 | OPTIBELT | 독일 |
| 10 | 비 주축 동기 전동 벨트 | 오메가 HP B20 | 1 | OPTIBELT | 독일 |
| 11 | ｃ 축 동기 전동 벨트 | 오메가 HP B15 | 1 | OPTIBELT | 독일 |
| 12 | 비 축 나사 | R50*20-S | 1 | HIWIN | 대만 |
| 13 | ｃ 축 스크루 | R45*12-S | 1 | HIWIN | 대만 |
| 14 | 비 주축 슬라이더, 회 철도 | SNS35LR2SSC1-690 | 2 | 티에치케이 | 일본 |
| 15 | ｃ 축 슬라이더, 회 철도 | SNS35LR2SSC1-520 | 2 | 티에치케이 | 일본 |
| 16 | 주축 환원제 | FC-A75-69 | 1 | 수미토모 | 일본 |
| 17 | Ｄ 주축 환원제 | F2C-T155 | 1 | 수미토모 | |
| 18 | 컨트롤 칩 | / | 1 | ADI | 미국 |
기능
a. 제품 팔레타이징 패턴, 팔레트는 공급하고 배출하는 것 모두 PLC에 의해 프로그램을 짤 수 있습니다.
비. 팔레타이징 패턴은 터치스크린에 조정되기 쉽습니다.
Ｃ. 통 공급 시스템은 입장을 미리 설정하기 위해 일치하는 통 컨베잉을 보증하기 위해 브레이크 모터 콘트롤을 채택합니다.
Ｄ. 팔레트 연료실은 팔레트 공급을 자동적으로 보증하는 12-15 빈 팔레트의 대용량을 가집니다.
FAQ
큐 : 정확한 인용을 얻는 방법?
한 : 우리에게 그림과 차원과 같은 제조 공정에 있는 제품에 대한 세부사항을 제공하세요.
큐 : 패키지가 무엇입니까 ?
한 : 모든 상품은 나무상자에서 싸여집니다
큐 : 당신은 Installation&debugging을 제공합니까?
한 : 우리의 엔지니어들은 고객들이 기계 문제를 해결하도록 돕도록 해외인 기계류를 서비스할 수 있습니다.
위원회와 에프터 서비스
우리는 고객의 공장 크기에 따라 정확한 공장 레이아웃 설계를 만듭니다 ; 만약 고객이 필요했으면, 우리가 전력, 상수도, 가스힘, 자료 창고, 마지막 저장, 근로자들의 화장실, 등과 워크샵 디자인을 만들 수 있습니다.
고객의 요구 면, 우리는 위임 서비스를 위한 엔지니어를 보낼 것입니다. 우리의 엔지니어 중 1-2는 최단 시간에 정상 제작을 실현하기 위해 취급 라인을 설치하고 조정하기 위해 당신의 공장에 갈 것입니다.
설치 설명서
우리는 당신에게 모든 당신이 스스로 기계를 설치하기 위한 기계 중 사용자 교범과 전기 설비도를 공급할 것입니다. 만약 당신이 스스로 기계를 설치할 수 없다고 생각하면, 우리가 엔지니어를 기타 등등의 설치하고 결함을 제거하기 위한 당신의 공장에게 보낼 수 있습니다.
