제품 상세 정보:
|
| 색깔: | 백색 또는 OEM | 신청: | 음료, 음식, 의학 등. |
|---|---|---|---|
| 유형: | 포장 선 | 포장 재료: | 플라스틱, 종이, 영화 등. |
| 관제사: | PLC | 축선 수: | 4 / 6개의 도끼 |
| 최대 탑재량: | 70kg (그리퍼 무게를 포함하여 아닙니다) | 관제사 언어: | 영어 또는 다른 언어 |
| 강조하다: | 로봇 팔을 팰릿 위에 얹는 오일,곡물 팔레타이징 로봇 팔,6 감원 팔레타이징 로봇 팔 |
||

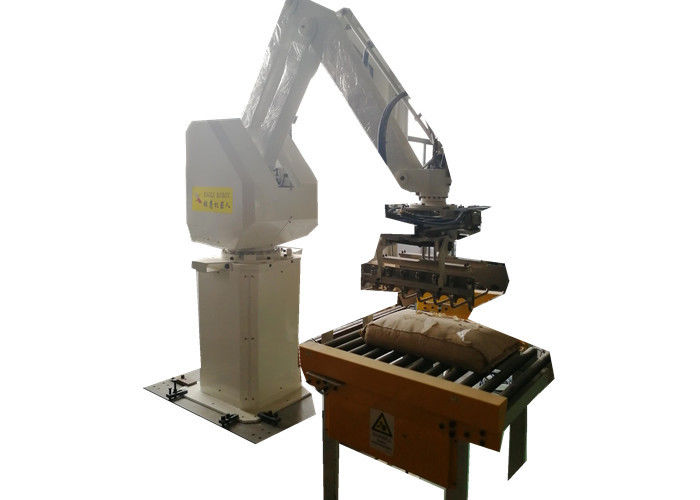

프로그램 가능한 곡물과 석유가 식품 산업에서 로봇 핸드를 팰릿 위에 얹습니다
간략한 소개
SR 일련 로봇은 유일한 선형 작동기를 가지고 있습니다, 에너지 절감과 환경적으로 우호적 암 설계와 단순 작동 인터페이스가 그리퍼를 공식화하며, 그것이 다른 생산 라인과 재료를 위한 전문적 로봇 해결책을 특화할 수 있습니다. 그것의 우수한 정확도, 속도와 효율적이고 안정적 성능은 로봇이 동시에 다수의 생산 라인의 팔레타이징 요구조건을 완료할 수 있게 합니다. 로봇 부하 용량 120KG-300KG가 사료, 화학, 곡물과 석유에 적합하고, 물질, 매일 화학, 술, 음료, 의약품, 가전 제품류, 3C 전자와 다른 산업을 구축한 식품일 수 있습니다.

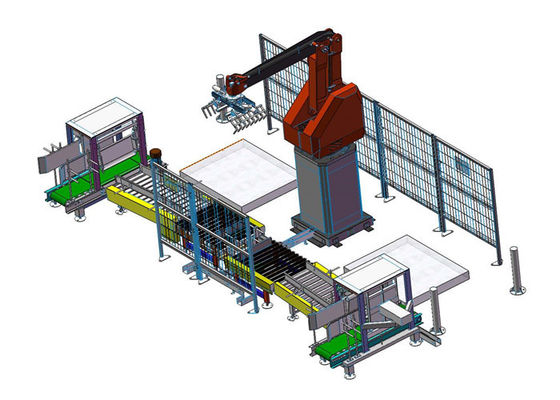

팔레타이징 로봇은 팔레타이징 로봇 본체, 로봇 핸드, 로봇 그립퍼, 로봇 베이스와 기타 부분으로 구성됩니다.
기술적인 매개 변수
| XY-SR210 팔레타이징 로봇 기술적인 매개 변수 | |||
| 모델 부정. | XY-SR-210 | ||
| 드라이브 | AC 서보 모터 드라이브 | ||
| 설치 | 바닥에 | ||
| 맥스 팔레타이징 중량 (중량의 그리퍼를 포함합니다) | 210kgs | ||
| 핸딩 능력 | 시간 1700 번 / | ||
| 운동축 | 정상적으로 4 감원 : A, 비, Ｃ, Ｄ (6 주축일 수 있습니다) | ||
| 움직임 범위 | A-axis(수평식) | 1500 밀리미터 | |
| b 축(수직) | 2300 밀리미터 | ||
| C-axis(신체) | 330' | ||
| 디축 (그리퍼) | 330' | ||
| 위치정밀도 | ±0.5mm | ||
| 힘 | 6.5KVA | ||
| 압축된 공기 | 0.5Mpa | ||
| 로봇 중량 (중량의 그리퍼를 포함하지 않습니다) | 1150kgs (+/-10%) | ||
기능 특성
A. 생산 속도, 장해이유와 위치를 드러내면서, 터치-스크린 운영은 인간-기계 통신을 달성합니다.
비. 제품 팔레타이징 패턴, 팔레트는 공급하고 배출하는 것 모두 PLC에 의해 프로그램을 짤 수 있습니다.
Ｃ. 팔레타이징 패턴은 터치스크린에 조정되기 쉽습니다.
D. 통 공급 시스템은 입장을 미리 설정하기 위해 일치하는 통 컨베잉을 보증하기 위해 브레이크 모터 콘트롤을 채택합니다.
E. 팔레트 연료실은 팔레트 공급을 자동적으로 보증하는 12-15 빈 팔레트의 대용량을 가집니다.
Ｆ. 다른 팔레타이징 패턴은 팔레타이징 성분을 대체하지 않고 완성될 수 있습니다.
사용하기가 쉬운 G. PLC 제어기 (작동이 요구된 영어 또는 다른 어떤 언어 고객일 수 있습니다)
주요 전기 부품
| 부정 | 부품명 | 모델 | 수량 | 공급자 | 기록 |
| 1 | 주축 서보 모터 | MSME202G1H | 1 | 파나소닉 | 일본 |
| 2 | 비 주축 서보 모터 | MDME202G1H | 1 | 파나소닉 | 일본 |
| 3 | ｃ 축 서보 모터 | MDME202G1H | 1 | 파나소닉 | 일본 |
| 4 | Ｄ 주축 서보 모터 | MSMD042G1U | 1 | 파나소닉 | 일본 |
| 5 | 주축 서보 증폭기 | MDDHT5540 | 1 | 파나소닉 | 일본 |
| 6 | 비 주축 서보 증폭기 | MFDHTB3A2 | 1 | 파나소닉 | 일본 |
| 7 | ｃ 축 서보 증폭기 | MFDHTB3A2 | 1 | 파나소닉 | 일본 |
| 8 | Ｄ 주축 서보 증폭기 | MBDHT2510 | 1 | 파나소닉 | 일본 |
| 9 | 주축 동기 전동 벨트 | 오메가 HP B20 | 1 | OPTIBELT | 독일 |
| 10 | 비 주축 동기 전동 벨트 | 오메가 HP B20 | 1 | OPTIBELT | 독일 |
| 11 | ｃ 축 동기 전동 벨트 | 오메가 HP B15 | 1 | OPTIBELT | 독일 |
| 12 | 비 축 나사 | R50*20-S | 1 | HIWIN | 대만 |
| 13 | ｃ 축 스크루 | R45*12-S | 1 | HIWIN | 대만 |
| 14 | 비 주축 슬라이더, 회 철도 | SNS35LR2SSC1-690 | 2 | 티에치케이 | 일본 |
| 15 | ｃ 축 슬라이더, 회 철도 | SNS35LR2SSC1-520 | 2 | 티에치케이 | 일본 |
| 16 | 주축 환원제 | FC-A75-69 | 1 | 수미토모 | 일본 |
| 17 | Ｄ 주축 환원제 | F2C-T155 | 1 | 수미토모 | |
| 18 | 컨트롤 칩 | / | 1 | ADI | 미국 |
| 19 | 터치 스크린 | DTP7-W | 1 | DAIN 큐브 | 한국 |
| 20 | 재생적 레지스터 | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | 리밋 스위치 | SL1-AK | 5 | AZBIL | 일본 |
| 22 | 광전스위치 | GL6-N1112 | 5 | 아픕니다 | 헤르만 |
| 23 | 솔레노이드 밸브 | SY5120/7120 | 2 | SMC | 일본 |
| 24 | 언론 가방 실린더 | MGPM25 | 2 | SMC | 일본 |
| 25 | 그리퍼 실린더 | CG1BN63 | 4 | SMC | 일본 |
| 26 | 태도 | /// | 6 | SKF | 스위스 |
소프트웨어부
1. 중국이고 영어이 또는 다른 언어 공급된 작동.
2. 주요 머신 부분은 SEW와 같은 유명한 브랜드 모터를 사용합니다.
3. 짜맞춘 팔레타이징 소프트웨어 패키지.
4. 팔레트의 상태를 확인하도록 편리합니다.
5. 팔레트 위치의 정밀 위치 제어.
6. 일과 기록 모드를 선택하도록 쉽습니다.
이동 범위
패키지와 선적
기계 영화가 보내진 훈증 나무상자에서 감싸지고 싸여진 후, 고객이 상하이, 닝보, 청도, 스초우 기타 등등과 같이 요구한 이탈 공항으로 옮겼습니다.
위원회와 에프터 서비스
우리는 고객의 공장 크기에 따라 정확한 공장 레이아웃 설계를 만듭니다 ; 만약 고객이 필요했으면, 우리가 전력, 상수도, 가스힘, 자료 창고, 마지막 저장, 근로자들의 화장실, 등과 워크샵 디자인을 만들 수 있습니다.
고객의 요구 면, 우리는 위임 서비스를 위한 엔지니어를 보낼 것입니다. 우리의 엔지니어 중 1-2가 그럴것이
최단 시간에 정상 제작을 실현하기 위해 취급 라인을 설치하고 조정하기 위해 당신의 공장에 가세요.
우리의 엔지니어들은 어떻게 작동하고 세척되는지 근로자들을 훈련하고 가르치고 수리를 유지하기 위해 책임을 가집니다 모든 기계, 근로자는 잘 생산 라인을 운영할 수 있을 때까지.
그것은 정상적으로 위임 서비스에 대하여 10 일의 비용이 들고 우리가 위임 서비스의 완공일로부터의 1년 개런티를 공급합니다.
엔지니어의 왕복 항공 티켓, 편의 시설과 일당 USD 60-100은 고객의 셈으로 있습니다.
접촉을 특화합니다 우리
당신은 우리가 당신의 최고 적당한 기계모델을 제안할 수 있도록 기계의 세부 제안이 미안하지만, 전체 프로젝트를 위해 당신의 세부 요구 (정보로서의 아래)를 확인한다는 것을 알고 싶습니다.
1. 당신의 제품이 무엇입니까? 가방 또는 통 또는 다른 사람에서 싸여집니까?
2. 얼마나 많은 시간 당 패키지?
3. 나에게 당신의 현재 워크샵의 설계를 보내시겠습니까? 우리는 당신의 워크샵 설계를 기반으로 전직선을 그린 그림을 설계하여야 합니다. 면 아니오 미안하지만, 우리에게 당신의 워크샵의 이용 가능한 사이즈를 말합니다.
4. 가득 찬 팔레트의 높이가 (빈 팔레트 두께 없이) 무엇입니까?
5. (많은 이들은 레이어마다 불룩해지며, 가방이 어떻 팔레트 당 많은 층이 어떻게 각 층을 놓여지는지) 팔레타이징 타입이 무엇입니까?
6. 빈 팔레트의 몸집 (키, 폭, 높이가) 무엇입니까?
7. 당신은 자동차 팔레트 연료실을 원합니까?
8. 당신의 시골 전압이 무엇입니까?
