제품 상세 정보:
|
| 애플리케이션: | 음료, 식량, 의학, 애완동물사료 기타 등등. | 보증: | 일년 설치 |
|---|---|---|---|
| 식자재원산지정보: | 헤페이, 안후이, 중국 | 구동 방식: | 일렉트릿 형 |
| 제품 용량: | 멀티 라인, 주기당 8s | 전압: | 220V/380V |
| 로봇 그립퍼: | 제품에 따라 설계됩니다 | 선적 무게: | (그리퍼 체중을 포함하여) 130 킬로그램 |
| 강조하다: | 로봇을 팰릿 위에 얹는 서보 모터,로봇을 팰리트이징 서보 모터,로봇을 팰리트이징 애완동물사료 산업 |
||

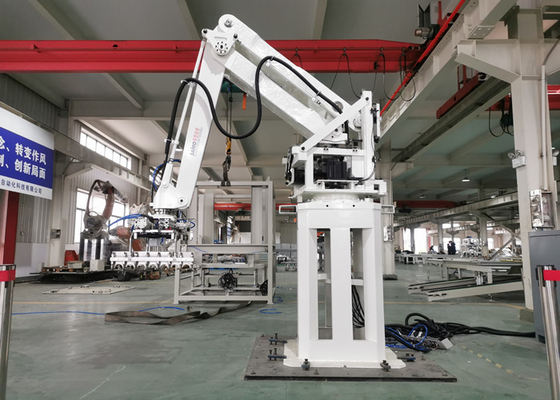

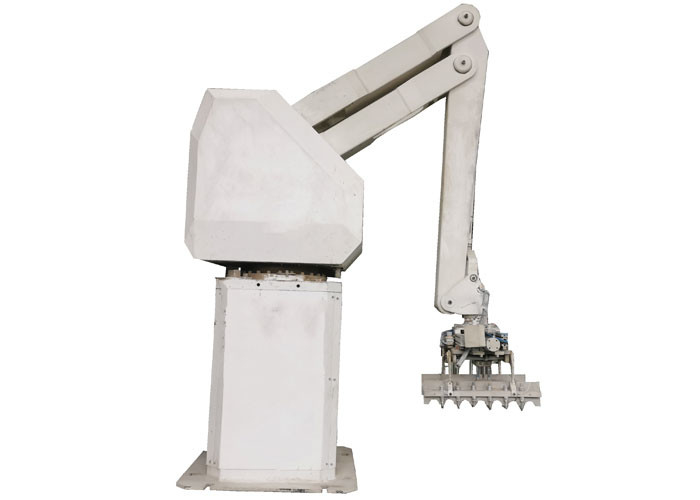

애완동물사료 산업에서 로봇과 팰리트이징 로봇 팔을 팰릿 위에 얹는 서보 모터
제품 응용
SAIMO로부터의 팔레타이징 로봇은 어떠한 팔레타이징 요구조건도 사실상 만날 수 있습니다. 엔드 이펙터들 중에서 광범위한 선택의 덕택으로, 로봇 팰리타이저는 최대의 유연성을 제공합니다. 당신이 핸들 또는 경우, 가방 들통, 물주전자, 드럼 또는 용기의 다른 어떤 종류에 필요한지, 우리는 소규모, 중간규모와 대규모 생산을 위해 당신에게 적합하고 믿을 만하고 대단히 생산적 팰리타이저를 제공할 수 있습니다. 전세계에 팔린 팔레타이징 로봇의 수백과 함께, SAIMO는 빠르고 믿을 만한 로봇 팰리타이저의 제조업에 대한 유일한 전문 지식을 개발했습니다. ABB 로봇의 고급 품질과 그들의 설계의 간편성의 덕택으로, SAIMO 팔레타이징 로봇은 극단적으로 믿을 만하고, 작은 유지 관리를 매우 요구합니다.
기술적인 매개 변수
| XY-SR130 팔레타이징 로봇 기술적인 매개 변수 | |||
| 모델 부정. | XY-SR-130 | ||
| 드라이브 | AC 서보 모터 드라이브 | ||
| 설치 | 바닥에 | ||
| 맥스 팔레타이징 중량 (중량의 그리퍼를 포함합니다) | 130kgs | ||
| 핸딩 능력 | 시간 1500 번 / | ||
| 운동축 | 정상적으로 4 주축 : A, 비, Ｃ, Ｄ (6 주축일 수 있습니다) | ||
| 움직임 범위 | A-axis(수평식) | 1300 밀리미터 | |
| b 축(수직) | 2100 밀리미터 | ||
| C-axis(신체) | 330' | ||
| 디축 (그리퍼) | 330' | ||
| 위치정밀도 | ±0.5mm | ||
| 힘 | 4.5KW | ||
| 압축된 공기 | 0.5Mpa | ||
| 로봇 중량 (중량의 그리퍼를 포함하지 않습니다) | 800kgs (+/-10%) | ||
기능 특성
가방, 화물과 번들의 핸들 다양한 종류와 크기
미리 저장된 처방을 통한 팔레타이징 패턴의 빠른 전환
사용자 편의성 팔레트 패턴 편집 인터페이스 : 패턴 전문가
사용자 편의성 색은 쉬운 문제해결을 위한 로봇 기본적인연산자 패널 (SOP에) 매달리고 결함 탐지를 가르칩니다
시스템은 3 (3) 적층 패턴이 딸려 있습니다
충돌 경비대 소프트웨어는 로봇의 가방 그리퍼에 또는 세포 안에 있는 타장비에 부수적인 파손을 막습니다
주요 전기적 구성 목록
| 부정 | 부품명 | 모델 | 수량 | 공급자 | 기록 |
| 1 | 주축 서보 모터 | MSME202G1H | 1 | 파나소닉 | 일본 |
| 2 | 비 주축 서보 모터 | MDME202G1H | 1 | 파나소닉 | 일본 |
| 3 | ｃ 축 서보 모터 | MDME202G1H | 1 | 파나소닉 | 일본 |
| 4 | Ｄ 주축 서보 모터 | MSMD042G1U | 1 | 파나소닉 | 일본 |
| 5 | 주축 서보 증폭기 | MDDHT5540 | 1 | 파나소닉 | 일본 |
| 6 | 비 주축 서보 증폭기 | MFDHTB3A2 | 1 | 파나소닉 | 일본 |
| 7 | ｃ 축 서보 증폭기 | MFDHTB3A2 | 1 | 파나소닉 | 일본 |
| 8 | Ｄ 주축 서보 증폭기 | MBDHT2510 | 1 | 파나소닉 | 일본 |
| 9 | 주축 동기 전동 벨트 | 오메가 HP B20 | 1 | OPTIBELT | 독일 |
| 10 | 비 주축 동기 전동 벨트 | 오메가 HP B20 | 1 | OPTIBELT | 독일 |
| 11 | ｃ 축 동기 전동 벨트 | 오메가 HP B15 | 1 | OPTIBELT | 독일 |
| 12 | 비 축 나사 | R50*20-S | 1 | HIWIN | 대만 |
| 13 | ｃ 축 스크루 | R45*12-S | 1 | HIWIN | 대만 |
| 14 | 비 주축 슬라이더, 회 철도 | SNS35LR2SSC1-690 | 2 | 티에치케이 | 일본 |
| 15 | ｃ 축 슬라이더, 회 철도 | SNS35LR2SSC1-520 | 2 | 티에치케이 | 일본 |
| 16 | 주축 환원제 | FC-A75-69 | 1 | 수미토모 | 일본 |
| 17 | Ｄ 주축 환원제 | F2C-T155 | 1 | 수미토모 | |
| 18 | 컨트롤 칩 | / | 1 | ADI | 미국 |
| 19 | 터치 스크린 | DTP7-W | 1 | DAIN 큐브 | 한국 |
| 20 | 재생적 레지스터 | RXLG500~1000 | 4 | JIAYINGDA | / |
| 21 | 리밋 스위치 | SL1-AK | 5 | AZBIL | 일본 |
| 22 | 광전스위치 | GL6-N1112 | 5 | 아픕니다 | 헤르만 |
| 23 | 솔레노이드 밸브 | SY5120/7120 | 2 | SMC | 일본 |
설치 설명서
우리는 당신에게 모든 당신이 스스로 기계를 설치하기 위한 기계 중 사용자 교범과 전기 설비도를 공급할 것입니다. 만약 당신이 스스로 기계를 설치할 수 없다고 생각하면, 우리가 엔지니어를 기타 등등의 설치하고 결함을 제거하기 위한 당신의 공장에게 보낼 수 있습니다.
패키지와 선적
기계 영화가 보내진 훈증 나무 상자에서 감싸지고 싸여진 후, 고객이 상하이, 닝보, 청도, 스초우 기타 등등과 같이 요구한 이탈 공항으로 옮겼습니다.
설치 설명서
우리는 당신에게 모든 당신이 스스로 기계를 설치하기 위한 기계 중 사용자 교범과 전기 설비도를 공급할 것입니다. 만약 당신이 스스로 기계를 설치할 수 없다고 생각하면, 우리가 엔지니어를 기타 등등의 설치하고 결함을 제거하기 위한 당신의 공장에게 보낼 수 있습니다.
