제품 상세 정보:
|
| 애플리케이션: | 음료, 식품, 비료 등 | Color: | Yellow body, base white |
|---|---|---|---|
| 타입: | 팰리타이저 로보틱 아암 | 제어기 시스템: | PLC 제어 운용 시스템 |
| 제품 능력: | 500-800 패키지 / 시간 | 차원(L*W*H): | 워크샵 레이아웃에 따라 |
| 최대 유효 탑재량: | 50-180kg(그리퍼 포함) | 제어 언어: | 영어이거나 다른 언어 |
| 강조하다: | 80대 킬로그램 패키지 팔레타이징 로봇,PLC 팔레타이징 로봇,10대 킬로그램 패키지 팔레타이징 로봇 |
||

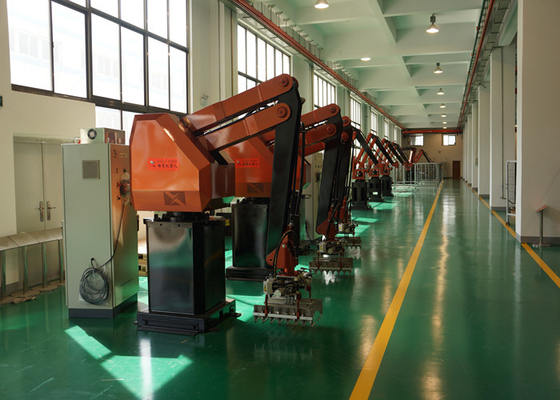

팔레타이징 로봇 공장과 10-80kg 패키지를 위한 저렴하 골라내어 붙이기 로보틱 아암

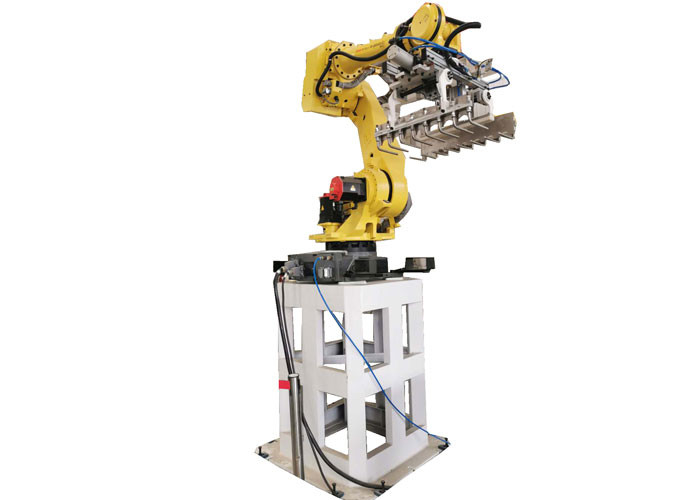

안정적 팔레타이징 로봇
팔레타이징 적용을 위해 특히 설계되어 팰리타이저 시리즈는 대부분의 필요에 적합하기 위해 80 킬로그램 내지 500 킬로그램으로부터 유료 부하 캐패시티와 다섯대 유일한 로봇을 특징으로 합니다. 산업이 워크 영역과 신뢰성을 이끌면서, 화낙 안정적 팔레타이징 로봇은 회사가 생산 라인 효율을 향상시킬 수 있도록 도와 줍니다.
ROBOTSPECIFICATIONS
| 항목 | 상술 | |
| 타입 | M-410iB/140H | |
| 통제된 감원 | 분절 방식 | |
| 한계 | 2.85m | |
| 설치 | 바닥 | |
|
동작 범위 (Mx=ax. 속도가 나세요) (1을 주목하세요) |
J1 축 회전 | 360' (140' /sec) 6.28 라드 (2.44 라드 / 초) |
| J2 축 회전 | 155' (115' /sec) 2.71 라드 (2.01 라드 / 초) | |
| J3 축 회전 | 112' (135' /sec) 1.95 라드 (236 라드 / 초) | |
| J4 주축 손목 변동 (기록 2) | 20' (135' /sec) 0.35 라드 (2.36 라드 / 초) | |
| J5 주축 손목 회전 | 720' (420' /sec) 12.57 라드 (7.33 라드 / 초) | |
| 맥스. 손목에 있는 부하 용량 | 맥스. 140 킬로그램 | |
| 맥스. J2 토대에 있는 부하 용량 | 550 킬로그램 | |
| 맥스. J3 팔 (기록 3)에 있는 부하 용량 | 140 킬로그램 | |
| 손목에 있는 허용부하 불활동 | J4 주축 | 147 킬로그램.㎡ 1500kgf.cm.se Ｃ 2 |
| J5 주축 | 53 킬로그램.㎡ 540kgf.cm.se Ｃ 2 | |
| 구동법 | AC 서보 모터에 의한 전기 서보 드라이브 | |
| 반복성 | ±0.2mm | |
| 집단 (기록 4) | 1200 킬로그램 | |
| 설치 환경 |
대기 온도 : 0-45C 주변습도 : 정상적으로 75% RH 이하 (어떤 이슬, 포르스트가 인정하 )도 또한다. 진동 : 0.5G 이합니다 |
|
| 음향 잡음 수준 | 74dB | |
기록 1) 짧은 거리 이동의 경우에, 축 속도는 최대에 도달하지 않습니다. 1.
기록 2) 손목 인터페이스는 수놓은 병동에 항상 향합니다. 디 앵글은 변하기 쉬운 최고 20까지 도 폭입니다.
기록 3) 맥스. 손목에 있는 유료 부하 캐패시티는 손목 로드에 의해 바뀝니다.
기록 4) 제어기 없이.
설치 설명서
우리는 당신에게 모든 당신이 스스로 기계를 설치하기 위한 기계 중 사용자 교범과 전기 설비도를 공급할 것입니다. 만약 당신이 스스로 기계를 설치할 수 없다고 생각하면, 우리가 엔지니어를 기타 등등의 설치하고 결함을 제거하기 위한 당신의 공장에게 보낼 수 있습니다.
기본 부하
군대, 모멘트와 정지 거리 비상 정지
M-410iB/140H
| 정전기 | 동적입니다 (가속 / 감속) | E.stop | ||
| 수직 모멘트 | Mv | 12200Nm (1240kgfm) | 29200Nm (2980kgfm) | 37900Nm 3870kgfm) |
| 수직 방향에서 힘 | 프프 | 18100Nm (1850kgfm) | 21600Nm (2200kgfm) | 25000Nm 2550kgfm) |
| 수평선상 순간 | Mh | 0Nm (0kgfm) | 6300Nm (640kgfm) | 9700Nm 990kgfm) |
| 수평 방향에서 힘 | Fh | 0Nm (0kgfm) | 11500Nm (1180kgfm) | 12200Nm 1240kgfm) |
| J1 | J2 | J3 | J4 | J5 | |
| 정지 시간 (밀리초) | 644 | 244 | 292 | - | 404 |
| 정지 거리 (deg) | 42.5 | 15.2 | 18.8 | - | 86.9 |
소포와 배달
기계 영화가 보내진 훈증 나무상자에서 감싸지고 싸여진 후, 고객이 상하이, 닝보, 청도, 스초우 기타 등등과 같이 요구한 이탈 공항으로 옮겼습니다.
로봇 특징
1200이지 사이클 / 시간에 대한 상승된 핸들링 커패시티
J1 주축은 다방향성 운영을 위한 360 급 회전간격을 가지고 있습니다
호리호리한 팔
입출력과 무선 인터페이스는 손목에 인접합니다. 배선과 꼭 알맞게 배관은 쉽습니다.
소형 손목
짧은 높이 기계적인 장치
IP54 기계적인 장치
가방이 팰릿 위에 얹습니다 : 1900년 (cycle/h)
FAQ
큐 : 당신은 Installation&debugging을 제공합니까?
한 : 우리의 엔지니어들은 고객들이 기계 문제를 해결하도록 돕도록 해외인 기계류를 서비스할 수 있습니다.
큐 : 보장과 깨진 부분을 위한 정책이 무엇입니까 ?
한 : 기계제품에 대해서 말하자면, 우리의 회사는 전기적이고 전자 부분과 정상 마모와 찢어짐의 이러한 대상을 제외하고는 모든 기기 부품에게 12개월을 제공합니다. 한편, 개런티는 출하 (선하증권일자)에서 시작합니다. 보장은 건설 결점을 확인한 후 깨진 부분을 교체로 제한되는 것으로 의도됩니다. 문제의 원인 또는 부품의 고장의 검사는 독점적으로 제조 회사에 달려있습니다. 대체로, 우리의 회사는 당신에게 보증된 제품을 제공할 수 있습니다.
큐 : 어떻게 우리가 당신의 기계류를 시험합니까?
한 : 기계가 완전히 제조될 때, 우리는 체크를 위한 비디오를 보낼 것이고 당신은 또한 시험을 받기 위해 우리의 공장에 올 수 있고 그것을 운영하는 방법을 배웁니다.
